Anvendelse

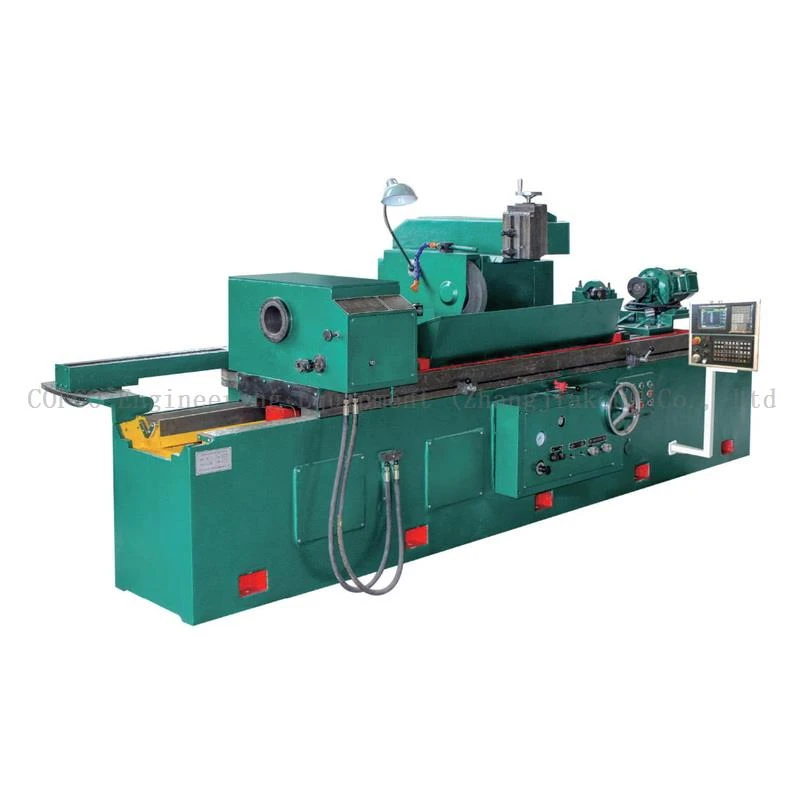

NCLS125A CNC Electrical Fluting-maskine er et dedikeret udstyr til rifling af mellemstore og store-valsemølleslibevalser. Det er meget udbredt i melformalingsanlæg til præcisionsrillning og istandsættelse af slibevalser, hvilket sikrer ensartet formalingsydelse og forlænget levetid for valsemøllekomponenter.
Electrical Fluting-maskinen består af maskinhuset, arbejdsbordet, intelligent indekseringshoved, mekanisk transmissionssystem, NC-kontrolsystem og smøresystem, alt sammen designet med en optimeret og kompakt struktur.
Funktioner
Arbejdsbordet er mekanisk drevet, hvilket sikrer jævn bevægelse, hurtig arbejdshastighed og høj produktionseffektivitet.
Det CNC-kontrollerede indekseringshoved giver enkel struktur, ensartet indeksering, nem justering og pålidelig drift.
Optimeret brug af Elektrisk Fluting maskinplads med integreret smøresystem, der giver god tætningsydelse og en æstetisk kompakt struktur.
Arbejdsbords frem- og tilbagegående bevægelse, rulleindeksering, værktøjsløftning og føringsvejssmøring styres alle af CNC-automatisering, hvilket forbedrer bearbejdningsnøjagtighed, automatiseringsniveau og arbejdsforhold, samtidig med at rillekvaliteten forbedres.
Højt integrationsniveau muliggør betjening af én-operatør med flere-maskiner, hvilket væsentligt forbedrer produktionseffektiviteten og understøtter moderniseret produktionsstyring.
|
ID |
Punkt |
||
|
Strømforsyning |
380V / AC / Tre-fase fire-ledningssystem |
||
|
Luftforsyning |
0,5 MPa / pneumatisk flydende ±5 MPa |
||
|
1 |
Behandlingshastighed |
Z-aksemotor (arbejdsbord) |
X-aksemotor (indekseringshoved) |
|
1500 rpm |
1500 rpm |
||
|
Arbejdsbords hastighed |
Indekseringshastighed |
||
|
0.25 m/s |
100 grader /s |
||
|
2 |
(Slibevalsediameter × slibevalslængde × akselendediameter) |
||
|
Φ230–Φ350 mm × 1250 mm × 70 mm |
|||
|
Sliberullekonus |
12.5% (8:1) |
||
|
Sliberulletandtælling |
225–1500 tænder/omkreds |
||
|
Centerhøjde på MachineBed |
230 mm |
||
|
Maksimal slaglængde af arbejdsbord |
1200 (1400) mm |
||
|
Slibevalsehastighed |
85 rpm |
||
|
Maskinens dimensioner |
4496 × 1877 × 1467 mm |
||
|
Maskinvægt |
6000 kg |
||
|
Smørepunkter |
9 point |
||
|
Olieforbrug |
0,3 ml pr. smørecyklus pr. punkt |
||
